دستگاه درب بند تریگر
مقدمه
در خطوط بستهبندی محصولات شوینده، بهداشتی، شیمیایی و آرایشی، سرعت و دقت در قرار دادن درب یا پمپ روی بطری اهمیت زیادی دارد. یکی از تجهیزات تخصصی مورد استفاده در این خطوط، دستگاه درب بند تریگر است.
این دستگاه برای دریافت پمپ تریگر کامل، قرار دادن آن روی دهانه بطری و انجام فرآیند بستن یا تثبیت پمپ طراحی میشود. پمپهای تریگر معمولاً روی بطری محصولاتی مانند شیشهشوی، پاککننده سطوح، مواد ضدعفونیکننده، محصولات مراقبتی و برخی محلولهای شیمیایی استفاده میشوند.
استفاده از دستگاه درببند تریگر میتواند عملیات دستی درببندی را کاهش دهد، یکنواختی فرآیند را افزایش دهد و امکان هماهنگی این مرحله با سایر بخشهای خط بستهبندی را فراهم کند.
برای مشاهده سایر ماشینآلات طراحی و ساختهشده توسط مکانیک نو، میتوانید به صفحه محصولات مکانیک نو مراجعه کنید.
دستگاه درب بند تریگر چیست؟
دستگاه درب بند تریگر ماشینی تخصصی برای قرار دادن و بستن پمپهای تریگر آماده روی بطری است. در این فرآیند، پمپ تریگر پس از تولید و مونتاژ کامل، وارد بخش تغذیه دستگاه شده و پس از جهتدهی مناسب، روی دهانه بطری قرار میگیرد.
سپس مکانیزم درببندی، متناسب با نوع رزوه، شکل دهانه بطری و ساختار پمپ، عملیات بستن یا تثبیت تریگر را انجام میدهد.
هدف این دستگاه، تولید خود پمپ تریگر نیست؛ بلکه وظیفه آن استفاده از یک پمپ کامل و نصب آن روی بطری در خط بستهبندی است. این تمایز میان دستگاه درببند و دستگاه مونتاژ پمپ تریگر اهمیت زیادی دارد.
طراحی دستگاه باید بر اساس نمونه واقعی بطری و پمپ انجام شود؛ زیرا شکل ماشه، طول لوله داخلی، قطر دهانه، نوع رزوه و ابعاد بطری میتوانند بر نحوه تغذیه، قراردهی و بستن تریگر اثر بگذارند.
مزایای استفاده از دستگاه درب بند تریگر
استفاده از دستگاه درب بند تریگر در یک خط تولید مناسب میتواند مزایای مختلفی ایجاد کند:
- افزایش سرعت فرآیند درببندی:
خودکارسازی مرحله قرار دادن و بستن تریگر، وابستگی خط تولید به عملیات دستی را کاهش میدهد و امکان دستیابی به یک فرآیند پیوستهتر را فراهم میکند. - یکنواختی در قرارگیری پمپ:
مکانیزم دستگاه، پمپهای تریگر را با موقعیت مشخص روی بطری قرار میدهد و احتمال کج قرار گرفتن یا بسته شدن نامناسب پمپ را کاهش میدهد. - کاهش خطاهای انسانی:
انجام تکراری و کنترلشده فرآیند درببندی میتواند از تفاوت عملکرد اپراتورها در شیفتهای مختلف جلوگیری کند. - هماهنگی با خط بستهبندی:
دستگاه میتواند بر اساس شرایط پروژه در کنار تجهیزات پرکن، نوار نقاله، سیستم انتقال بطری و تجهیزات کنترل کیفیت قرار گیرد. - امکان طراحی اختصاصی:
مکانیزم دستگاه با توجه به نوع بطری، مدل پمپ تریگر، سرعت موردنیاز و فضای موجود در خط تولید قابل طراحی است.
دستگاه درببند تریگر چگونه کار میکند؟
عملکرد دستگاه درببند تریگر معمولاً از چند مرحله اصلی تشکیل میشود. جزئیات هر مرحله میتواند بر اساس نوع محصول و طراحی خط تولید متفاوت باشد.

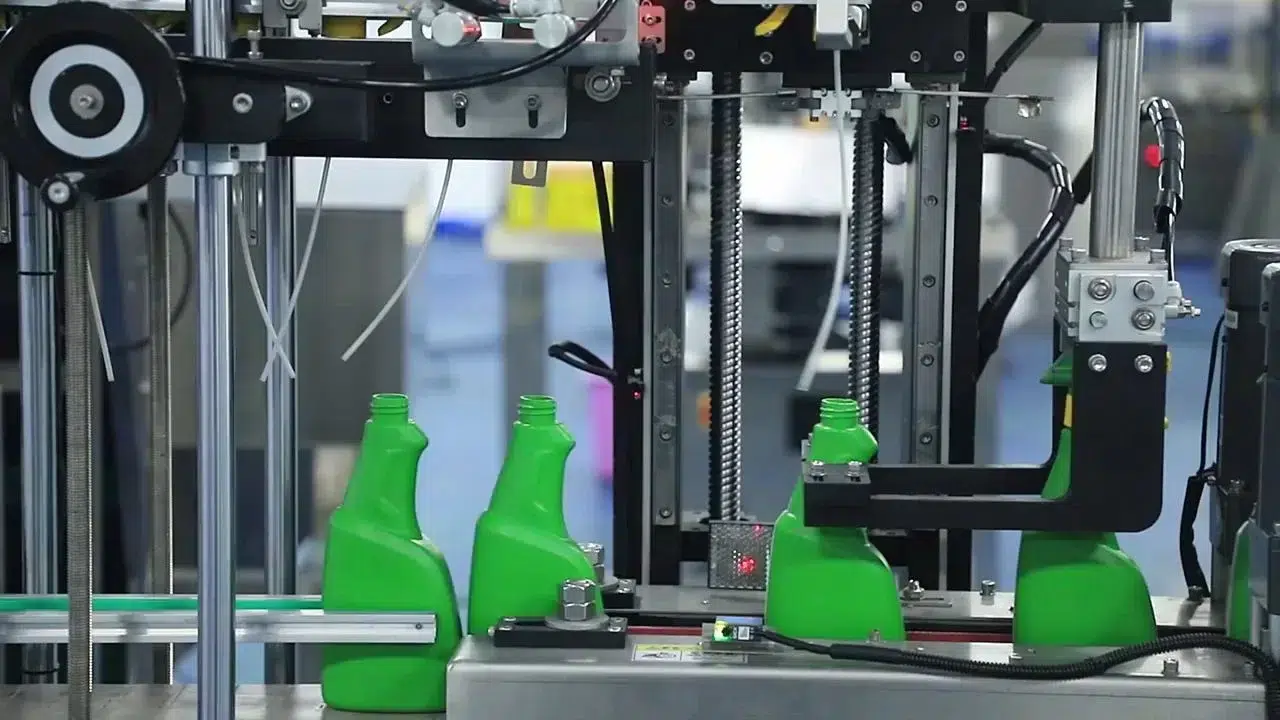

1. ورود و انتقال بطری
بطریها از طریق نوار نقاله یا سیستم انتقال وارد ایستگاه درببندی میشوند. در این مرحله باید فاصله و موقعیت بطریها کنترل شود تا هر بطری در زمان مناسب در مقابل مکانیزم قراردهی تریگر قرار گیرد.
2. تغذیه و جهتدهی پمپهای تریگر
پمپهای تریگر به دلیل شکل نامتقارن ماشه و وجود لوله داخلی، به سیستم تغذیه و جهتدهی متناسب با ساختار خود نیاز دارند.
بسته به پروژه، ممکن است از فیدر مکانیکی، سیستمهای انتقال اختصاصی یا مکانیزمهای مرتبسازی استفاده شود تا پمپها با جهت صحیح به ایستگاه قراردهی منتقل شوند.
برای آشنایی بیشتر با روشهای مرتبسازی و جهتدهی قطعات در خطوط تولید، صفحه انواع دستگاه سورتر و دربگذار را مشاهده کنید.

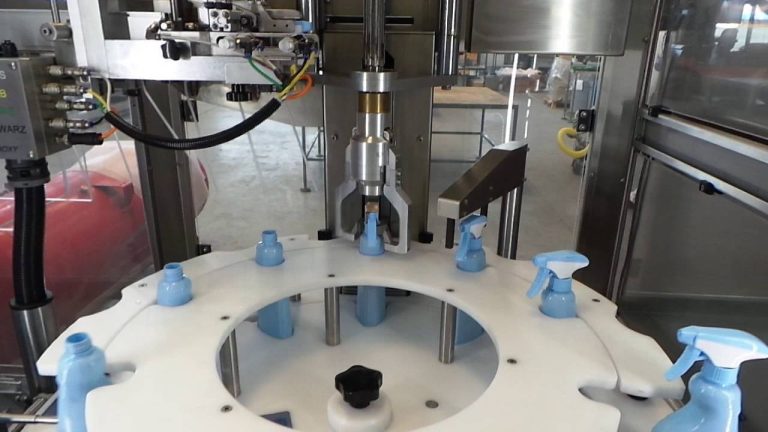

3. قرار دادن تریگر روی بطری
پس از رسیدن بطری و پمپ به موقعیت مناسب، مکانیزم دستگاه پمپ تریگر را برداشته و روی دهانه بطری قرار میدهد.
در این مرحله، موقعیت لوله داخلی پمپ نیز اهمیت دارد. لوله باید بدون خمشدگی یا گیرکردن وارد بطری شود و مجموعه تریگر بهدرستی روی دهانه قرار گیرد.
نوع مکانیزم قراردهی میتواند بر اساس سرعت خط، شکل تریگر و فضای موجود در دستگاه متفاوت باشد.

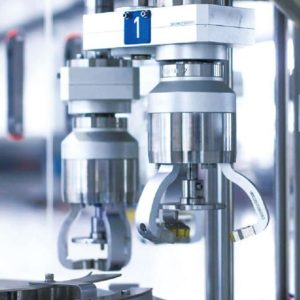

4. بستن یا تثبیت پمپ تریگر
پس از قرار گرفتن پمپ روی بطری، عملیات درببندی انجام میشود. در پمپهای رزوهای، معمولاً از مکانیزم چرخشی برای بستن پمپ روی دهانه بطری استفاده میشود.
میزان نیروی اعمالشده باید بهگونهای تنظیم شود که پمپ بهدرستی بسته شود، اما رزوه، بدنه بطری یا اجزای پمپ آسیب نبینند.
در مدلهایی که ساختار متفاوتی دارند، ممکن است از مکانیزمهای فشاری یا تثبیتکننده متناسب با طراحی قطعه استفاده شود. انتخاب این مکانیزم باید پس از بررسی نمونه واقعی محصول انجام شود.
5. کنترل و خروج بطری
پس از پایان درببندی، بطری از ایستگاه خارج شده و به مرحله بعدی خط بستهبندی منتقل میشود.
در صورت نیاز پروژه، میتوان از حسگرها برای بررسی حضور بطری، وجود پمپ، موقعیت قطعات یا تکمیل عملیات استفاده کرد. همچنین در خطوطی که کنترل دقیقتری نیاز دارند، امکان پیشبینی سیستم بینایی ماشین یا مکانیزم جداسازی محصول نامناسب وجود دارد.
این امکانات جزو تجهیزات ثابت تمام دستگاهها نیستند و باید متناسب با نیاز خط تولید در طراحی دستگاه در نظر گرفته شوند.
سیستم مرتبسازی و جهتدهی پمپ تریگر
یکی از مهمترین قسمتهای دستگاه درب بند تریگر، سیستم تغذیه و جهتدهی پمپ است. برخلاف بسیاری از دربهای ساده، پمپ تریگر دارای بدنه نامتقارن، ماشه و لوله داخلی است و به همین دلیل مرتبسازی آن به بررسی دقیقتری نیاز دارد.
سیستم تغذیه باید بتواند:
- تریگرها را بدون آسیب به اجزای ظریف آنها منتقل کند.
- جهت ماشه و بدنه پمپ را تشخیص یا کنترل کند.
- از درهمرفتگی لولههای داخلی جلوگیری کند.
- قطعات را با فاصله مناسب به ایستگاه قراردهی تحویل دهد.
- با سرعت موردنیاز خط درببندی هماهنگ باشد.
نوع فیدر و مسیر انتقال با توجه به ابعاد پمپ، انعطافپذیری لوله، شکل ماشه و ظرفیت موردنیاز انتخاب میشود.
تفاوت دستگاه درب بند تریگر با دستگاه مونتاژ پمپ اسپری تریگر
دستگاه درببند تریگر و دستگاه مونتاژ پمپ اسپری تریگر دو ماشین متفاوت با دو وظیفه جداگانه هستند.
دستگاه مونتاژ پمپ اسپری تریگر برای اتصال و مونتاژ اجزای تشکیلدهنده خود پمپ طراحی میشود. این اجزا میتوانند شامل بدنه، ماشه، قطعات داخلی و سایر بخشهای پمپ باشند. محصول خروجی این دستگاه، یک پمپ تریگر کامل و آماده استفاده است.
در مقابل، دستگاه درببند تریگر پمپ کامل را دریافت کرده و آن را روی بطری قرار میدهد و میبندد. بنابراین دستگاه درببند در مرحله بستهبندی بطری استفاده میشود، درحالیکه دستگاه مونتاژ در مرحله تولید خود پمپ کاربرد دارد.
برای مشاهده دستگاهی که وظیفه تولید و مونتاژ اجزای پمپ را انجام میدهد، صفحه دستگاه مونتاژ پمپ اسپری تریگر را بررسی کنید.
انتخاب دستگاه درب بند تریگر مناسب
برای انتخاب یا سفارش دستگاه درب بندی تریگر، تنها توجه به سرعت اسمی دستگاه کافی نیست. ابتدا باید مشخصات واقعی محصول و شرایط خط تولید بررسی شود.
مهمترین عوامل عبارتند از:
- نوع بطری و دهانه:
قطر دهانه، نوع رزوه، ارتفاع بطری، شکل بدنه و میزان پایداری بطری روی نوار نقاله باید مشخص باشد. - ساختار پمپ تریگر:
ابعاد ماشه، شکل بدنه، طول لوله داخلی، جنس قطعات و نحوه بسته شدن پمپ روی بطری در طراحی دستگاه مؤثر است. - ظرفیت موردنیاز خط:
سرعت دستگاه باید با ظرفیت پرکن، نوار نقاله و تجهیزات قبل و بعد از ایستگاه درببندی هماهنگ باشد. - تنوع محصولات:
اگر قرار است چند مدل بطری یا پمپ روی یک دستگاه استفاده شوند، امکان تعویض قطعات تنظیمی و محدوده تغییر فرمت باید از ابتدا بررسی شود. - سطح کنترل کیفیت:
تعداد حسگرها، نوع کنترل حضور قطعه، سیستم توقف یا جداسازی محصول نامناسب باید بر اساس حساسیت خط تعیین شود. - فضای خط تولید:
ابعاد دستگاه، جهت ورود و خروج بطری و نحوه اتصال آن به تجهیزات موجود باید پیش از ساخت مشخص شود.
نگهداری دستگاه درببند تریگر
نگهداری منظم دستگاه درببند تریگر به حفظ دقت و پایداری عملکرد آن کمک میکند. برنامه نگهداری باید بر اساس ساختار دستگاه و میزان کارکرد خط تنظیم شود.
بررسی دورهای مسیر انتقال پمپ، تمیز کردن بخشهای در تماس با قطعه، کنترل اتصالات مکانیکی، بررسی حسگرها و رسیدگی به قطعات مصرفی از اقدامات مهم نگهداری هستند.
همچنین پس از تغییر مدل بطری یا پمپ، تنظیمات مکانیکی و کنترلی دستگاه باید دوباره بررسی شوند تا قطعات بدون فشار نامناسب یا ایجاد آسیب در مسیر حرکت کنند.
نتیجهگیری
دستگاه درببند تریگر یکی از تجهیزات تخصصی خطوط بستهبندی بطریهای دارای پمپ اسپری است. این دستگاه پمپ تریگر کامل را دریافت کرده، آن را در جهت مناسب روی بطری قرار میدهد و عملیات بستن یا تثبیت را انجام میدهد.
استفاده از یک دستگاه مناسب میتواند سرعت و یکنواختی فرآیند درببندی را افزایش دهد، عملیات دستی را کاهش دهد و احتمال قرارگیری یا بسته شدن نامناسب پمپ را کمتر کند.
بااینحال، طراحی دستگاه باید بر اساس نمونه واقعی بطری و تریگر، ظرفیت تولید، نحوه بسته شدن پمپ و شرایط خط انجام شود. تمام پمپهای تریگر از نظر شکل، لوله داخلی و نوع اتصال یکسان نیستند و استفاده از یک مکانیزم عمومی برای تمام محصولات همیشه امکانپذیر نیست.
شرکت مکانیک نو دستگاههای صنعتی و تجهیزات اتوماسیون را متناسب با محصول و شرایط خط تولید طراحی میکند. برای بررسی نمونه بطری و پمپ، دریافت مشاوره فنی و مشخص شدن راهکار مناسب، میتوانید از طریق صفحه تماس با مکانیک نو با کارشناسان مجموعه در ارتباط باشید.
سؤالات متداول درباره دستگاه درببند تریگر
آیا دستگاه درب بند تریگر، خود پمپ تریگر را نیز تولید میکند؟
خیر. دستگاه درب بند، پمپ کامل را روی بطری قرار داده و میبندد. تولید و اتصال اجزای خود پمپ توسط دستگاه مونتاژ پمپ اسپری تریگر انجام میشود.
آیا یک دستگاه میتواند برای چند مدل بطری استفاده شود؟
این موضوع به میزان شباهت بطریها، نوع دهانه، ابعاد تریگر و محدوده تنظیمات دستگاه بستگی دارد. در برخی پروژهها با تعویض قطعات تنظیمی امکان استفاده از چند مدل وجود دارد، اما باید پیش از ساخت بررسی شود.
آیا دستگاه درب بند تریگر به خط پرکن متصل میشود؟
بله، دستگاه میتواند متناسب با طراحی پروژه پس از دستگاه پرکن و در مسیر نوار نقاله قرار گیرد. سرعت و سیستم کنترل تجهیزات باید برای عملکرد هماهنگ با یکدیگر تنظیم شوند.
برای سفارش دستگاه چه اطلاعاتی لازم است؟
نمونه بطری و پمپ تریگر، نوع محصول، ظرفیت موردنیاز، ابعاد ظروف، تنوع مدلها و اطلاعات مربوط به تجهیزات موجود در خط تولید برای بررسی اولیه لازم است.
